ZX9電阻器
作者：網站管理員 來源： 德潤利爾 發布時間：2016-02-23
ZX9型電阻器 適用范圍 ZX9型電阻器適用于交流50HZ電壓至660V或直流電壓至440V的電路中，主要作電動機的起動、調速與制作用。電阻器為開啟式，其[額定發熱功率為4.6KW。o 海拔高度不超過2500米；o 周圍攻介質溫度不超過+40℃及不低于-30℃；o 當+20℃至-5℃時空氣相...
ZX9型電阻器
適用范圍
ZX9型電阻器適用于交流50HZ電壓至660V或直流電壓至440V的電路中，主要作電動機的起動、調速與制作用。電阻器為開啟式，其[額定發熱功率為4.6KW。
o 海拔高度不超過2500米；
o 周圍攻介質溫度不超過+40℃及不低于-30℃；
o 當+20℃至-5℃時空氣相對濕度不大于85%；
o 周圍介質中無足以腐蝕金屬和破壞絕緣及有爆炸危險的氣體及導電塵埃；
o 必須有防雨雪設備并不會充滿水蒸汽的地區；
o 在無劇烈震動或顛跛的地區。
型號含義
主要技術參數
型號 | +20℃時總的電阻（Ω） | 負載電流（A） | 電阻元件型號（mm） | 電阻元件的數量 | 備注 |
ZX9-1/10 | 0．106 | 215 | ZD1-1 | 40 | 2并20串 |
ZX9-2/14 | 0．14 | 181 | ZD1-2 | 40 | 2并20串 |
ZX9-3/20 | 0．188 | 152 | ZD1-3 | 48 | 2并24串 |
ZX9-4/28 | 0．254 | 128 | ZD1-4 | 48 | 2并24串 |
ZX9-1/40 | 0．426 | 107 | ZD1-1 | 40 | 40串 |
ZX9-2/55 | 0．56 | 91 | ZD1-2 | 40 | 40串 |
ZX9-3/80 | 0．756 | 76 | ZD1-3 | 48 | 48串 |
ZX9-4/110 | 1．016 | 64 | ZD1-4 | 48 | 48串 |
ZX9-7/152 | 1．344 | 55 | ZD1-7 | 96 | 2并48串 |
ZX9-8/216 | 1．848 | 46 | ZD1-8 | 96 | 2并48串 |
ZX9-5/300 | 2．935 | 39 | ZD1-5 | 96 | 96串 |
ZX9-6/420 | 4．044 | 33 | ZD1-6 | 96 | 96串 |
ZX9-7/560 | 5．378 | 29 | ZD1-7 | 96 | 96串 |
ZX9-8/800 | 7．396 | 24 | ZD1-8 | 96 | 96串 |
結構特征
ZX9型電阻器系列按各種規格分別為40、80、96電阻元件裝配而成，電阻元件為鐵鉻鋁合金帶軋軋成波浪形，結構按其寬度分為大、中、小三種，大片與中片端沖孔作為安裝之用，小片規格的兩端直接聯結、每一電阻元件的聯結均憑緊固螺母壓緊，以保證良好的接觸電阻。電阻器安裝時必須使電阻元件垂直位置放置。
1 外形及安裝尺寸

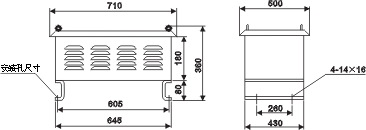

ZX9型戶內電阻器外形及安裝尺寸

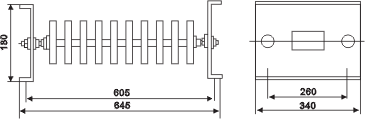

ZX9型戶外電阻器外形及安裝尺寸
